Χαρακτηριστικό της αυτόματης μηχανής συναρμολόγησης PCB

1. Υποστήριξη PCB εντός μεγέθους (L)1500mm*(W)450mm

2. 39 θέσεις ακροφυσίων

3. 80 τροφοδότες ταινίας

4. Αυτόματη βαθμονόμηση ύψους ακροφυσίου

5. Υποστηρίξτε 80 τροφοδότες ταινίας, 20 τροφοδότες ραβδιών και 60 τροφοδότες δίσκων

Καθέκαστα

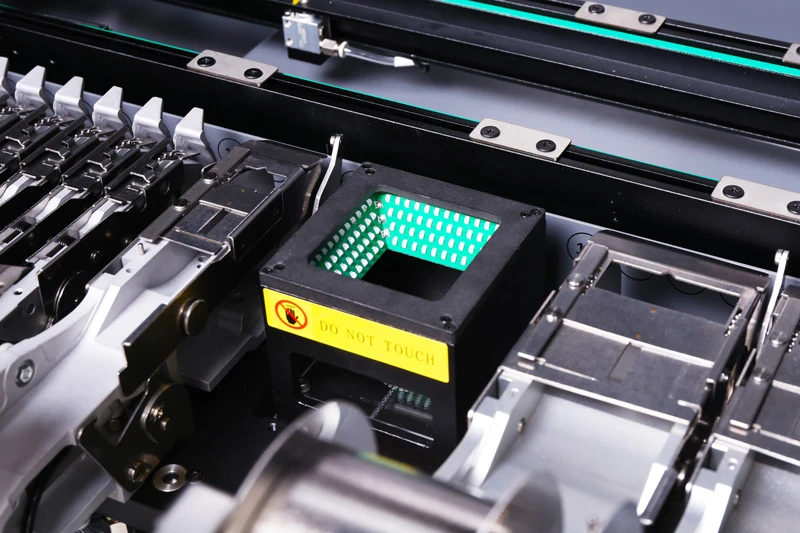

Ιπτάμενη κάμερα

8 κεφαλές τοποθέτησης

Αυτόματο ύψος ακροφυσίου

Τρέφων

Πίεση αέρα

Σταθμός ακροφυσίων

Τεχνικές Παράμετροι Αυτόματου Μηχανήματος Συναρμολόγησης PCB

Η NeoDen παρέχει λύσεις πλήρους γραμμής συναρμολόγησης smt, όπως φούρνος SMT reflow, μηχανή συγκόλλησης κυμάτων, μηχανή pick and place, εκτυπωτής πάστας συγκόλλησης, φορτωτής PCB, ξεφόρτωση PCB, βάση στήριξης τσιπ, μηχανή SMT AOI, μηχανή SMT SPI, SMT X{0}}Ray machine, SMT SMT μπορεί να χρειαστεί, επικοινωνήστε μαζί μας για περισσότερες πληροφορίες:

Zhejiang NeoDen Technology Co., Ltd

E-mail:info@neodentech.com

Εάν χρειάζεστε μια μικρή σειρά, έχουμε επίσης πολλές επιλογές για εσάς.

Στη μηχανή τοποθέτησης LED, το ακροφύσιο ήταν ένα πολύ σημαντικό εργαλείο στην τεχνολογία τοποθέτησης, επειδή το στοιχείο απορρόφησης κενού είναι μέσω του ακροφυσίου εργαλείων συλλογής εξαρτημάτων - για να ολοκληρωθεί. Ωστόσο, λόγω του μεγέθους των εξαρτημάτων και της διαφοράς μεταξύ του μεγέθους των λόγων, η επιλογή ακροφυσίου και μοντέλου είναι ιδιαίτερα σημαντική. Εδώ είναι οι καλύτερες μέθοδοι για την επιλογή ενός ακροφυσίου.

Συμβουλές ακροφυσίων επιλογής μηχανής μπαλωμάτων LED:

1. Μέγεθος ακροφυσίου

Οι τυπικές προδιαγραφές του υλικού, οι προδιαγραφές ακροφυσίων μηχανής led patch είναι βασικά σταθερές. Ωστόσο, εάν ορισμένα υλικά είναι πολύ μικρά ή οι ανάγκες έχουν περίεργο σχήμα, πρέπει να φτιάξετε ένα ακροφύσιο για να πληροί αυτές τις προδιαγραφές.

2. Υλικό ακροφυσίου

Προς το παρόν, το κοινό υλικό ακροφυσίων μηχανής μπαλωμάτων led είναι χάλυβας βολφραμίου, κεραμικά, χάλυβας διαμαντιών, πλαστική κεφαλή και ούτω καθεξής. Κάθε διαφορετικό υλικό του ακροφυσίου έχει τα δικά του χαρακτηριστικά μοναδικά σε αυτό το ακροφύσιο.

3. Σχήμα ακροφυσίου

Το σχήμα του ακροφυσίου είναι γενικά τετράγωνη οπή, απτική, αυλάκωση V και ούτω καθεξής. Φτιαγμένο από το ακροφύσιο, γενικά με βάση το σχήμα του υλικού, επιλέξτε το επίπεδο του σημείου αναρρόφησης, και μερικά από επίμηκες ακροφύσιο, που εκτείνονται στην αυλάκωση του υλικού για να τραβήξετε, και μερικά σύμφωνα με την άκρη του υλικού, φτιαγμένα πίσω, μερικά δύο Τέλος με το επίπεδο, στη μέση του ανώμαλου, πρέπει να πάρετε μια γέφυρα. Κάποιο υλικό είναι κολλώδες, έχει κακή εκκένωση, θα πρέπει να ανοίξει κάποιο αυλάκι μέσα στο στόμα ή είναι κατασκευασμένο από πλαστική κεφαλή.

4. Δομή ακροφυσίου

Προκειμένου να προσαρμόζεται η τοποθέτηση εξαρτημάτων μικρογραφίας υψηλής-πυκνότητας, η δομή του ακροφυσίου βελτιώνεται συνεχώς, όχι μόνο μειώνεται το μέγεθος του ίδιου του εξαρτήματος, αλλά και το κενό με τα γύρω εξαρτήματα, ώστε όχι μόνο να μπορούν να τοποθετήσουν αξιόπιστα τα εξαρτήματα αλλά και να επηρεάσουν τα περιφερειακά εξαρτήματα.

Αυτά είναι τα ζητήματα που θα πρέπει να λάβετε όταν επιλέγετε ποιο ακροφύσιο είναι καλύτερο να χρησιμοποιήσετε για μηχανές συλλογής και τοποθέτησης LED. Κατανοώντας αυτές τις δεξιότητες, πιστεύω ότι θα μπορέσετε να επιλέξετε ένα πολύ καλό ακροφύσιο μηχανής μπαλωμάτων led.

ΟΙ ΔΙΑΦΟΡΕΣ ΜΕΤΑΞΥ SMD ΚΑΙ DIP LED

Ο τύπος των LED που χρησιμοποιούνται συχνότερα σε γιγαντιαίες οθόνες είναι οι λυχνίες LED DIP/PTH, "Διπλή ενσωματωμένη-πακέτα καρφίτσας ","PLATING THROUGH HOLES" ή συγκόλληση μέσω των οπών. Τα LED συγκολλούνται στο εξωτερικό της πλακέτας τυπωμένου κυκλώματος, για να έρθουν σε επαφή με το κύκλωμα χρησιμοποιώντας τα δύο πόδια (άνοδος και κάθοδος). Με τη νέα τεχνολογία SMD LED, Surface Mounting Device ή "Surface Mounted Device", το LED είναι πάντα τοποθετημένο στην επιφάνεια της πλακέτας κυκλώματος, αλλά δεν χρειάζεται πόδια στον σύνδεσμο. Ένα άλλο χαρακτηριστικό είναι το μικρό τους μέγεθος, χάρη σε αυτό που μπορείτε να αποκτήσετε 3 διαφορετικά χρώματα LED σε ένα μόνο LED. Αυτό σας επιτρέπει να εμφανίζετε τρία χρώματα ταυτόχρονα με ένα μόνο LED, αυτή η τεχνολογία επιτρέπει μια μικρότερη απόσταση μεταξύ των led.

Μπορείτε να ρωτήσετε ποιο είναι καλύτερο; Αυτό είναι δύσκολο να απαντηθεί, το DIP/PTH και το SMD έχουν τα δικά τους πλεονεκτήματα και εξαιρετική απόδοση σε διαφορετικούς τομείς.

Πλεονεκτήματα των LED DIP/PTH:
1. Βελτιστοποιημένο για μέτρια έως μεγαλύτερη απόσταση θέασης
2. Οι περσίδες εκτρέπουν το φως του ήλιου για μεγαλύτερη αντίθεση
3. Το μαύρο ματ φινίρισμα μειώνει την αντανάκλαση
4. Φωτεινότερο από τα SMD LED

Πλεονεκτήματα του SMD LED:
1. Εξαιρετική ανάμειξη χρωμάτων σε μικρή απόσταση θέασης
2. Καμία αλλαγή χρώματος σε ακραίες γωνίες
3. Ευρεία γωνία θέασης
4. Κατάλληλο για αυτοματοποιημένη παραγωγή

Για τους περισσότερους κατασκευαστές λαμπτήρων οχημάτων LED και εργοστάσια, η SMD είναι η καλύτερη επιλογή. Η άνοδος και η ταχεία ανάπτυξη της τεχνολογίας Surface Mount, η συναρμολόγηση των SMD LED δεν βασίζεται στον άνθρωπο, η ηλεκτρονική συναρμολόγηση γίνεται όλο και πιο γρήγορη και απλή, η ενσωμάτωση είναι όλο και υψηλότερη, η τιμή είναι φθηνότερη και πιο ανταγωνιστική.

PCBA:Πίνακας τυπωμένου κυκλώματος + Συναρμολόγηση
DIP/PTH: Dual Inline-Pacage/Plating Through Holes
SMD: Επιφανειακές Συσκευές
SMT: Τεχνολογία επιφανειακής τοποθέτησης
ALPCB: Πλακέτα τυπωμένου κυκλώματος αλουμινίου (επένδυση με χαλκό από αλουμίνιο)
