Ποια είναι τα είδη τωνΤροφοδότες επιφανειακής βάσης SMT?
1. Τροφοδότης ζώνης
Ο τροφοδότης ζώνης χρησιμοποιείται συνήθως στο είδος τροφοδότη ανάρτησης του τυπικού τροφοδότη, η παραδοσιακή δομή του τροχού, του νυχιού, του πνευματικού και του ηλεκτρικού τύπου πολλαπλών βημάτων, έχει πλέον εξελιχθεί σε ηλεκτρικό τύπο υψηλής ακρίβειας. Ηλεκτρικός τύπος υψηλής ακρίβειας και η παραδοσιακή δομή σε σχέση με τον τρόπο, η ακρίβεια μετάδοσης είναι υψηλότερη, ταχύτερη ταχύτητα τροφοδοσίας, πιο συμπαγής δομή, πιο σταθερή απόδοση, βελτιώνοντας σημαντικά την απόδοση παραγωγής.
Το βασικό πλάτος του υλικού της ταινίας έχει: 8mm, 12mm, 16mm, 24mm, 32mm, 44mm και 52mm και άλλους τύπους, το βήμα των 2mm, 4mm, 8mm, 12mm και 16, κ.λπ. Μέγεθος διαμέτρου καρούλι 7 in και 13 σε δύο είδη.
2. Τροφοδότης δίσκων, τροφοδότης δίσκου
Μπορεί να χωριστεί σε δομή μονής στρώσης και δομή πολλαπλών στρωμάτων. Ο τροφοδότης δίσκου μονής στρώσης τοποθετείται απευθείας στο πλαίσιο του τροφοδότη βάσης επιφανείας, καταλαμβάνοντας περισσότερες από μία κακές θέσεις, που ισχύει για το υλικό τύπου δίσκου δεν είναι πολύ. Ο τροφοδότης τύπου δίσκου πολλαπλών στρωμάτων έχει αυτόματο δίσκο μεταφοράς πολλαπλών στρωμάτων, καταλαμβάνει λίγο χώρο, συμπαγής δομή, είναι περισσότερο κατάλληλο για υλικό δίσκου, τα εξαρτήματα του δίσκου είναι ως επί το πλείστον για μια ποικιλία εξαρτημάτων ολοκληρωμένου κυκλώματος IC.
Κατά τη χρήση παλετοποιημένου υλικού, πρέπει να προσέχετε να διατηρείτε τα εξαρτήματα εκτεθειμένα στη γωνία του μεγάλου σωλήνα, προκειμένου να αποφευχθεί η ζημιά στις μηχανικές και ηλεκτρικές ιδιότητες που προκαλούνται από τη μεταφορά και τη χρήση. Όταν χρησιμοποιείτε εξαρτήματα TQFP, PQFP, BGA, TSOP και SSOPs στο δίσκο, το μέγεθος του δίσκου μπορεί να είναι έως 150 mm x 330,2 mm με ύψος 25,4 mm. Είναι ενδιαφέρον να σημειωθεί ότι ο τροφοδότης δίσκου όχι μόνο μπορεί να τροφοδοτηθεί στην επιφανειακή βάση για να μαζέψει εξαρτήματα, αλλά μπορεί επίσης να χρησιμοποιηθεί ως πιθανός σταθμός ρίψης πολύτιμων εξαρτημάτων.
3. Τροφοδότης ραβδιών
Οι τροφοδότες σωλήνων συνήθως χρησιμοποιούν έναν δονούμενο τροφοδότη για να διασφαλίσουν ότι τα εξαρτήματα του σωλήνα συνεχίζουν να εισέρχονται στην κεφαλή του εμπλάστρου για να απορροφήσουν τη θέση, γενικά το PLCC και το SOIC χρησιμοποιούνται με αυτόν τον τρόπο για τροφοδοσία. Ο τροφοδότης σωλήνων έχει καλή προστασία των ακίδων εξαρτημάτων, η σταθερότητα και η τυποποίηση είναι κακή, η παραγωγική απόδοση του κάτω μέρους των χαρακτηριστικών.
4. Μαζική τροφοδοσία (δόνηση Fiducials)
Ο τροφοδότης χύδην κουτιού, επίσης γνωστός ως δονητικό υλικό τροφοδοσίας, ο τρόπος που λειτουργεί είναι ότι τα εξαρτήματα φορτώνονται ελεύθερα στο χυτευμένο πλαστικό κουτί ή σακούλα, μέσω της χρήσης δονητικών εξαρτημάτων τροφοδοσίας ή σωλήνα τροφοδοσίας με τη σειρά τους στη βάση στήριξης, αυτός ο τρόπος χρησιμοποιείται συνήθως στα εξαρτήματα ημιαγωγού MELF και μικρής μορφής, ισχύει μόνο για το φύλο των ορθογώνιων και στηλών εξαρτημάτων και δεν ισχύει για το φύλο των εξαρτημάτων. Χαρακτηριστικά: Ο τροφοδότης κραδασμών είναι πιο ακριβός.
5. Τροφοδότης κραδασμών
Ειδικό φυλλάδιο, πρέπει να προσαρμοστεί, η τρέχουσα παραγωγή είναι καλύτερη.

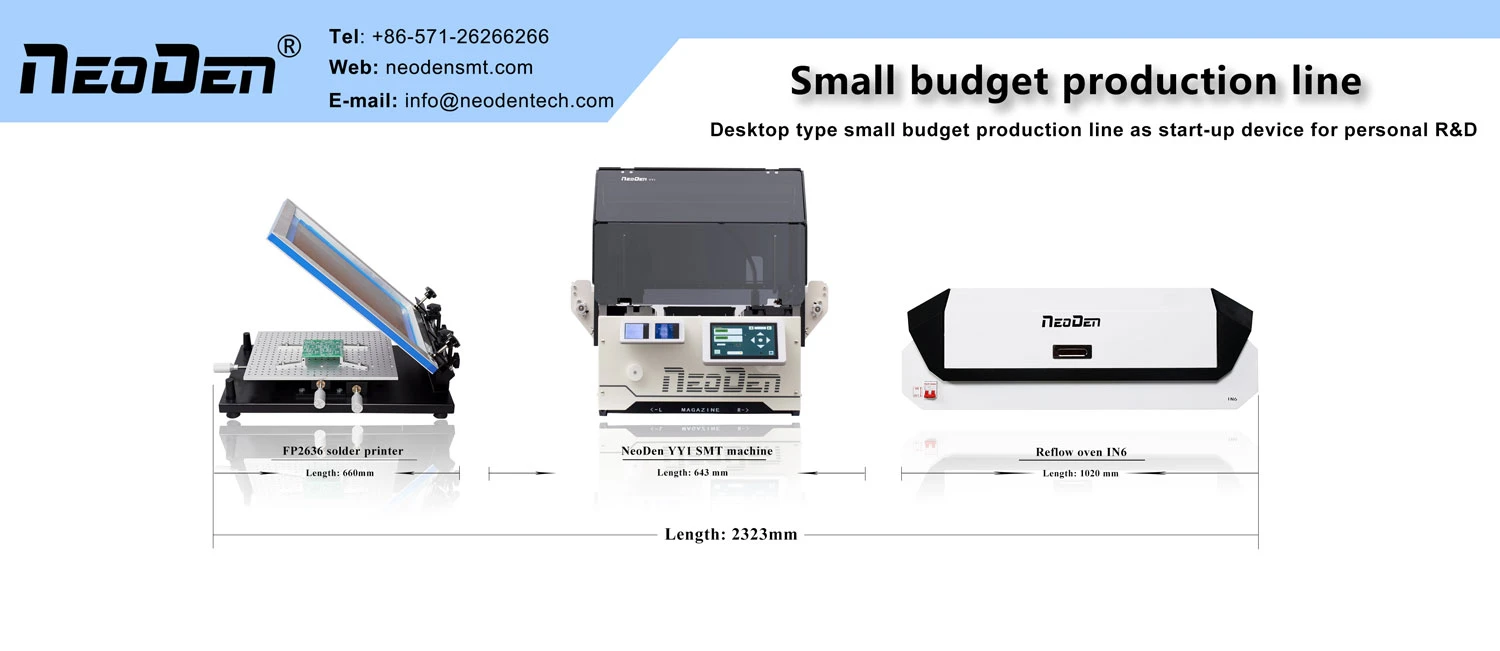

Προδιαγραφή τουΣτήριγμα επιφάνειας NeoDen YY1
1. Υποστηρίζει τροφοδότη εξαρτημάτων χύδην, τροφοδότη ταινιών και τροφοδότη δίσκου IC.
2. Μικρό μέγεθος με ισχυρούς γεμιστήρες και νέας σχεδίασης τροφοδότες ταινίας για να υποστηρίζουν τη διαμόρφωση μεγάλων τροχών ταινίας με ευελιξία, εύκολη εγκατάσταση και αντικατάσταση κυλίνδρων ταινίας εύκολα, για να εξασφαλίσει την πιο αριστεία λύση μεταξύ όλων των αρχικών μηχανών με χαμηλότερο προϋπολογισμό αλλά υψηλότερη σταθερότητα.
3. Ο πρόσφατα σχεδιασμένος τροφοδότης ραβδιών με το συμπαγές σχήμα του, είναι απόλυτα συμβατός με το σύστημα τροφοδοσίας ταινίας.
4. Χωρητικότητα τροφοδότη
Τροφοδότης ταινίας: 52 (όλα 8 mm)
Τροφοδότης ραβδιών: 4
Ευέλικτης τροφοδοσίας: 28
Μαζικός τροφοδότης: 19
