Οδηγός χρήσης NeoDen N10P: Βασικές διαδικασίες εκκίνησης και προθέρμανσης-Για αρχάριους

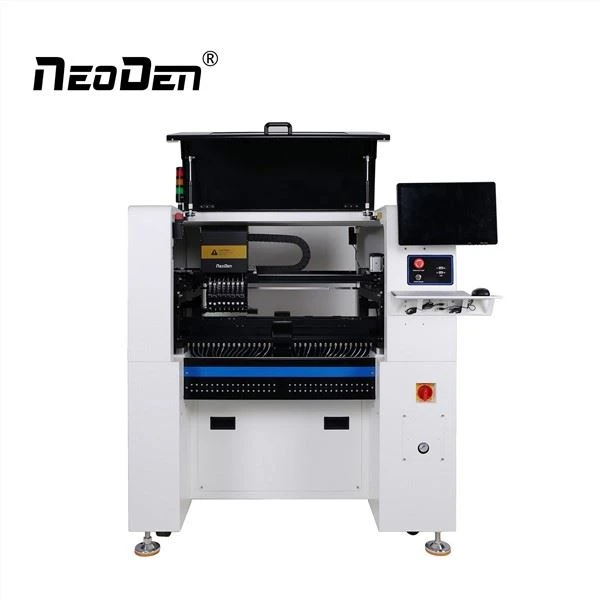

Στη σημερινή ταχέως εξελισσόμενη βιομηχανία παραγωγής ηλεκτρονικών,συλλέγω και τοποθετώ μηχανέςέχουν γίνει απαραίτητα βασικά εργαλεία για την Ε&Α, τη δημιουργία πρωτοτύπων καιμικρή-έως-μέτρια παρτίδα παραγωγής. Μεταξύ της εκτεταμένης σειράς προϊόντων της NeoDen, τοΜηχανή επιλογής και τοποθέτησης υψηλής ταχύτητας N10Pξεχωρίζει-συνδυάζοντας υψηλή απόδοση, αξιοπιστία και έξυπνη λειτουργία. Είναι ειδικά σχεδιασμένο για εργαστήρια Ε&Α, χώρους κατασκευαστών καιμεσαίες-έως-μεγάλες γραμμές συναρμολόγησης SMT.

Αυτός ο οδηγός είναι προσαρμοσμένος για νέους χρήστες του N10P, παρέχοντας οδηγίες-προς-βήμα προς βήμα για τις διαδικασίες προετοιμασίας εκ των προτέρων, ασφαλούς εκκίνησης, προετοιμασίας και προθέρμανσης-. Εξασφαλίζει ότι θα το κάνετε σωστά από το πρώτο κιόλας βήμα, θέτοντας γερά θεμέλια για αποτελεσματική και ακριβή παραγωγή τοποθέτησης.

Η NeoDen λειτουργεί μια σύγχρονη μονάδα παραγωγής που εκτείνεται σε πάνω από 27.000 τετραγωνικά μέτρα, απασχολεί περισσότερους από 25 επαγγελματίες μηχανικούς Ε&Α και κατέχει πάνω από 70 εθνικές πατέντες. Η σειρά προϊόντων της υιοθετείται ευρέως σε τομείς LED, επικοινωνιών, ηλεκτρονικών αυτοκινήτων και ηλεκτρονικών ειδών ευρείας κατανάλωσης.

Τοποθέτηση κεφαλών-με πολλές-υψηλές ταχύτητες:Υποστηρίζει ταυτόχρονη λειτουργία 8 κεφαλών τοποθέτησης για σημαντικά βελτιωμένη απόδοση.
Σύστημα όρασης υψηλής-ακρίβειας:Εξοπλισμένο με κάμερες με αριστερό/δεξιό σημάδι, ιπτάμενη κάμερα και κάμερα IC για τοποθέτηση υψηλής ακρίβειας-.
Ολοκληρωμένη λύση SMT:Το NeoDen παρέχει μια-υποστήριξη εξοπλισμού από τροφοδότες και μεταφορείς σε φούρνους επαναροής.
Λογισμικό-φιλικό προς το χρήστη:Γραφική διεπαφή, υποστήριξη προγραμματισμού Excel, εισαγωγή/εξαγωγή USB-επιτρέποντας τη γρήγορη γνώση ακόμη και για αρχάριους.

Ωστόσο, ακόμη και ο καλύτερος εξοπλισμός απαιτεί κατάλληλες διαδικασίες εκκίνησης. Στη συνέχεια, περνάμε στη φάση της πρακτικής λειτουργίας.

Σύμφωνα με τοΕγχειρίδιο χρήσης N10Pκαι τις επίσημες συστάσεις του NeoDen, οι τρεις ακόλουθοι έλεγχοι πρέπει να ολοκληρωθούν πριν από την αρχική ενεργοποίηση-ή την επανενεργοποίηση μετά τη μεταφορά. Εάν δεν το κάνετε αυτό, ενδέχεται να προκληθούν λειτουργικές ανωμαλίες ή ακόμα και μηχανικές βλάβες.

Για να αποφευχθεί η κίνηση των εξαρτημάτων κατά τη διάρκεια της αποστολής, τοποθετούνται βοηθητικοί ιμάντες και βίδες συγκράτησης στις ακόλουθες θέσεις (ανατρέξτε στο Εγχειρίδιο Σχήματα Α και Β):

Περιοχή εγκάρσιας δοκού κεφαλής τοποθέτησης
Μηχανισμός ρύθμισης πλάτους τροχιάς

Σπουδαίος:Αφαιρέστε χειροκίνητα όλους τους ιμάντες και τις βίδες συγκράτησης πριν ενεργοποιήσετε. Εάν δεν το κάνετε αυτό, ενδέχεται να προκληθεί εμπλοκή του άξονα X/Y- ή υπερφόρτωση του κινητήρα.

Για την αποφυγή υγρασίας και σκουριάς, εφαρμόζεται διαφανές προστατευτικό φιλμ στα ακόλουθα κρίσιμα κινούμενα εξαρτήματα (Εικόνες Γ-Ε):

Αριστερές/δεξιές γραμμικές ράγες άξονα Υ-και βίδες
Βίδα μολύβδου ρύθμισης πλάτους ράγας
Βίδα μολύβδου άξονα Χ-και γραμμική ράγα

Ειδική Σημείωση:Η αποτυχία αφαίρεσης αυτής της μεμβράνης θα εμποδίσει τη γραμμική κίνηση της ράγας, προκαλώντας σφάλματα τοποθέτησης ή συναγερμούς κινητήρα.

Το N10P έχει συγκεκριμένες απαιτήσεις λειτουργικού περιβάλλοντος:

Θερμοκρασία: 20 βαθμοί έως 26 βαθμοί (συνιστώμενη μέγιστη 30 μοίρες)
Υγρασία: 45% έως 70% RH
Καθαριότητα: Χωρίς σκόνη και διαβρωτικά αέρια
Πίεση τροφοδοσίας αέρα: Μεγαλύτερη ή ίση με 0,6 MPa, Ρυθμός ροής μεγαλύτερη ή ίση με 37 L/min. Συνιστάται η χρήση δεξαμενής αέρα χωρητικότητας 70 λίτρων ή μεγαλύτερης (για διασφάλιση σταθερής πίεσης αέρα)

Μετά την ολοκλήρωση της φυσικής προετοιμασίας, το σύστημα μπορεί να ενεργοποιηθεί με ασφάλεια. Η τυπική διαδικασία λειτουργίας είναι η εξής:

Γυρίστε το διακόπτη λειτουργίας στο πίσω μέρος για να ξεκινήσετε τον αυτο-έλεγχο.
Η οθόνη εκκινεί στο λειτουργικό σύστημα (Linux-με προσαρμοσμένο GUI).

Μετά από επιτυχή αυτο-δοκιμή, το σύστημα εμφανίζει αυτόματα τη διεπαφή **Λίστα αρχείων**.
Εάν εμφανιστούν προτροπές σφάλματος (π.χ. "Not Returned to Zero", "Probe Head Unsafe"), μην προχωρήσετε. Επιστρέψτε για να ελέγξετε τη ρύθμιση.

Κάντε κλικ στο "Εφαρμογές" στην επάνω γραμμή μενού → Εκτελέστε τις ακόλουθες δύο αρχικοποιήσεις:

Λειτουργία: Επιστρέφει και τις 8 κεφαλές τοποθέτησης στον άξονα Z-μηδέν και επιβεβαιώνει την κατάσταση ασφαλείας του ακροφυσίου.
Μετά την εκτέλεση, οι κεφαλές μετακινούνται αυτόματα στη "θέση ηρεμίας".

Λειτουργία: Επιστρέφει τους άξονες X/Y στην αρχή και βαθμονομεί τη θέση της μαγνητικής κλίμακας.
Μετά την επιτυχία, η οθόνη εμφανίζει "ΧΥ άξονες αρχικοποιήθηκαν" και οι συντεταγμένες επαναφέρονται στο μηδέν.

Σημείωση: Η παράλειψη της προετοιμασίας μπορεί να προκαλέσει σοβαρά ζητήματα όπως "μετατόπιση συντεταγμένων" ή "σύγκρουση κεφαλής" κατά τη διάρκεια της επακόλουθης προθέρμανσης-ή τοποθέτησης!

Η προθέρμανση- αναφέρεται στη λειτουργία των σερβοκινητήρων, των οδηγών και του συστήματος ελέγχου της συσκευής χωρίς φορτίο για περίπου 10 λεπτά για την επίτευξη θερμικής ισορροπίας σε όλα τα εξαρτήματα. Λόγω της θερμικής διαστολής και συστολής του μετάλλου, η λειτουργία σε υψηλές ταχύτητες απευθείας από ψυχρή κατάσταση μπορεί να προκαλέσει σωρευτικά σφάλματα τοποθέτησης, θέτοντας σε κίνδυνο την ακρίβεια ±0,025 mm.

1. Στο μενού "Εφαρμογή", επιλέξτε "Θέρμανση μηχανήματος-".

2. Επιλέξτε την ταχύτητα λειτουργίας (συνιστάται: "Μεσαία ταχύτητα").

3. Κάντε κλικ στο "Έναρξη" για να εκτελέσετε αυτόματα τους άξονες XY σε παλινδρομική κίνηση για 10 λεπτά.

4. Η διαδικασία θα σταματήσει αυτόματα μετά από 10 λεπτά ή κάντε χειροκίνητο κλικ στο "Stop".

Σύσταση: Εκτελέστε προθέρμανση-πριν από την πρώτη χρήση κάθε μέρα, κατά τη διάρκεια σημαντικών διακυμάνσεων της θερμοκρασίας (π.χ. πρωινά του χειμώνα) ή αφού ο εξοπλισμός έχει μείνει σε αδράνεια για περισσότερες από 2 ώρες!

1. Αποσυναρμολόγηση: Αφαιρέστε τα εξαρτήματα αποστολής και τις προστατευτικές μεμβράνες

2. Επιθεωρήστε: Ελέγξτε την παροχή αέρα, το περιβάλλον και τον διακόπτη διακοπής έκτακτης ανάγκης

3. Αρχικοποίηση: Pick up head + Dual XY συντεταγμένη προετοιμασία

4. Προθέρμανση-: Τρέξτε για 10 λεπτά για να σταθεροποιήσετε το σύστημα

Αφού ολοκληρώσετε αυτά τα βήματα, το N10P σας είναι έτοιμο για βέλτιστη λειτουργία. Συνεχίστε στην εισαγωγή αρχείων PCB, διαμορφώστε τους τροφοδότες και εκτελέστε την πρώτη-δοκιμή τοποθέτησης πλακέτας.
